Зубофрезерные станки с ЧПУ

Компактный, быстрый и гибкий

Зубофрезерные станки с ЧПУ от MHD Werkzeugmaschinen предназначены для высокоскоростной обработки цилиндрических зубчатых колес в больших количествах, в диапазоне заготовок диаметром до 350 мм. Серия утвердилась на мировом рынке благодаря сочетанию компактной конструкции и надежных приводов. Все зубофрезерные станки этой серии имеют прямой привод от моментного двигателя для стола с заготовками и прямой привод для инструментального шпинделя, что позволяет точно и эффективно обрабатывать прямозубые и косозубые шестерни.

Основные узлы машин изготовлены из серого чугуна с отличными демпфирующими свойствами, идеально подходящими для поглощения всех связанных с процессом вибраций.

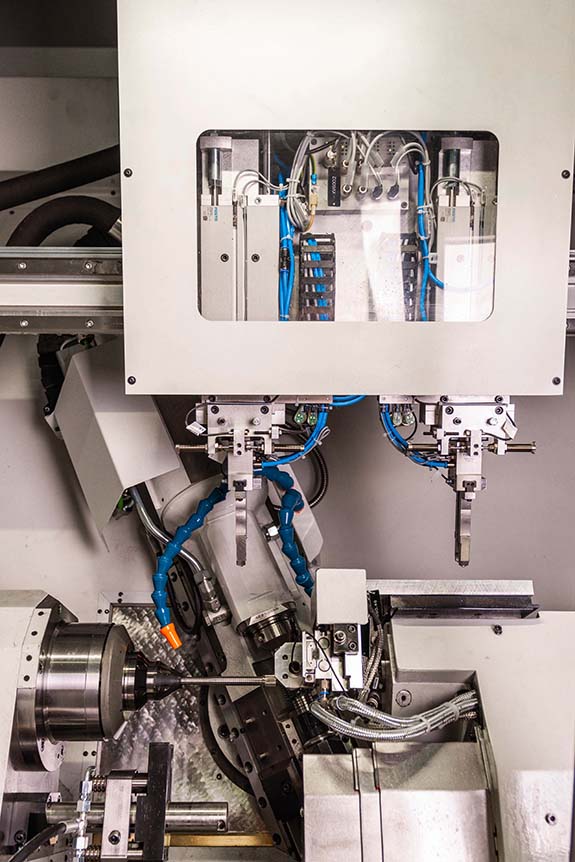

Новейшая технология управления Sinumerik 840D sl на станках используются цифровые приводы. Гарантируется мониторинг процессов и экспорт данных в соответствии со стандартами Industry 4.0. Машины могут быть автоматизированы с помощью кольцевого или портального погрузчика.

Интуитивный интерфейс оператора с понятными полями для ввода параметров. Управление нашими зубообрабатывающими станками может быть освоено в течение короткого периода времени.

Обзор:

Надежный прямой привод для шпинделя заготовки
Надежный прямой привод для фрезерного шпинделя
Устойчивая к кручению конструкция — основные узлы изготовлены из серого чугуна
Высокая скорость быстрого траверса
Высокая точность обработки
Удобный, интуитивно понятный пользовательский интерфейс

FMZ 200

FMZ 200 Зубофрезерные станки с ЧПУ

Компактный зубофрезерный станок от MHD Werkzeugmaschinen для обработки малых и средних серий.
Наш высокопроизводительный зубофрезерный станок предлагает новейшие технологии на небольшом пространстве для производства цилиндрических зубчатых колес с прямыми или косозубыми зубьями.

Зубофрезерный станок FMZ 200 для заготовок с макс. диаметром до 200мм.

Технические данные:

Макс. Ø заготовки	200	mm
Модуль	4,5
Скорость вращения фрезы	1500	U/min
Таблица скоростей	230	U/min
Макс. Диаметр фрезы	180	mm

i

Скачать тех. данные FMZ 200

Обзор:

Высокопроизводительная обработка благодаря компактной конструкции с короткими ходами
Фрезерная головка с беззазорным прямым приводом
Стол с беззазорным прямым приводом через моментный двигатель
Инновационный пользовательский интерфейс с 19″ сенсорным экраном
Эргономичный дизайн, гибкость и быстрая конверсия

Отправить запрос

FMZ 350

FMZ 350 Зубофрезерные станки с ЧПУ

Компактность, инновационность и гибкость Универсальный зубофрезерный станок MHD Werkzeugmaschinen предназначен для обработки цилиндрических шестерен диаметром до 350 мм в больших количествах. Наш компактный зубофрезерный станок предлагает новейшие технологии на небольшом пространствe.

беззазорным приводы стола и фрезерной головки обеспечивают высочайшую точность зубонарезания. Интуитивно понятный пользовательский интерфейс с 19″ сенсорным экраном.

Зубофрезерный станок FMZ 350 для заготовок с макс. диаметром до 350мм.

Технические данные:

Макс. Ø заготовки	350	mm
Модуль	7
Скорость вращения фрезерного шпинделя	1000	U/min
Таблица скоростей	125	U/min
Осевой путь	350	mm

i

Скачать тех. данные FMZ 350

Обзор:

Высокопроизводительная обработка благодаря компактной конструкции и прямым приводам
Стабильные литые узлы с отличными демпфирующими свойствами
Фрезерная головка с беззазорным прямым приводом
Стол с беззазорным прямым приводом через моментный двигатель
Короткое время наладки благодаря эргономичной конструкции машины
Простота в обслуживании
Интуитивно понятный пользовательский интерфейс с 19″ сенсорным экраном
Различные системы автоматизации

Отправить запрос

FMZ 500

FMZ 500 Зубофрезерные станки с ЧПУ

Универсальный зубофрезерный станок MHD Werkzeugmaschinen предназначен для обработки цилиндрических шестерен диаметром до 500 мм в больших количествах. Наш компактный зубофрезерный станок предлагает новейшие технологии на небольшом пространстве.

Использование твердосплавных инструментов в сочетании с мощной приводной техникой обеспечивает бескомпромиссно выгодные удельные затраты на производство. FMZ 500 — это универсальный зуборезный станок компактной конструкции, который характеризуется следующими особенностями Гибкость и точность.

Зубофрезерный станок FMZ 500 для заготовок с макс. диаметром до 500мм.

Технические данные:

Макс. Ø заготовки	500	mm
Модуль	10
Скорость вращения фрезы	1000	U/min
Таблица скоростей	125	U/min
Диаметр фрезы	190	mm
Осевой путь	350	mm

i

Скачать тех. данные FMZ 500

Обзор:

Высокопроизводительная обработка благодаря компактной конструкции и прямым приводам
Короткое время наладки, эргономичная конструкция станка
Фрезерная головка с беззазорным прямым приводом
Интуитивно понятный пользовательский интерфейс с 19-дюймовым сенсорным экраном
Различные концепции автоматизации

Отправить запрос

FMZ 90H

FMZ 90H – горизонтальный зубофрезерный станок для валов диаметром до 90 мм

Горизонтальный зубофрезерный станок FMZ 90H – надежный зуборезный станок от MHD Werkzeugmaschinen для обработки валов диаметром до 90 мм.

Наш горизонтальный зубофрезерный станок предлагает новейшую технологию для эффективного производства деталей валов, с прямозубых или косозубых зубчатых колес.

Машина предназначена для частых операций по наладке и имеет легкодоступную рабочую зону. Фрезерная головка BG3 имеет 2 диапазона скоростей, пользователи могут выбрать один из следующих вариантов Усиленная силовая передача для высоких подач при фрезеровании или высокие скорости для фрез из твердого сплава.

FMZ 90H Понятный и удобный пользовательский интерфейс с широкоформатным сенсорным экраном. Диалог управления разделен на различные уровни, которые можно выбрать с помощью горизонтальных и вертикальных программных кнопок. Для ввода данных на каждом уровне отображeнo максимум 2 экрана, при этом ввод данных ограничивается несколькими значениями, необходимыми для инструмента, заготовки и обработки. Операторы всех поколений быстро ориентируются в меню и уже через несколько дней после ознакомления могут безопасно и надежно работать на зуборезных станках MHD Werkzeugmaschinen. Дальнейшие версии FMZ 90H

Модульная концепция станка FMZ 90H позволяет нам предлагать этот зубофрезерный станок также в качестве роторного или червячного зубофрезерного станка.

Технические данные:

Макс. Ø заготовки	90/100	мм
Модуль	3	мм
Скорость вращения инструмента (стандарт)	6000	об/мин
Скорость вращения стола (стандарт)	1500	об/мин
Макс. диаметр фрезы	65	мм
Осевой сдвиг	100	мм

i

Скачать тех. данные FMZ 90H

Отправить запрос

FMZ 300H

FMZ 300H — горизонтальный зубофрезерный станок для валов диаметром до 300 мм

Горизонтальный зубофрезерный станок FMZ 300H — надежный зуборезный станок от MHD Werkzeugmaschinen для обработки валов диаметром до 300 мм.
Наш горизонтальный зубофрезерный станок предлагает новейшую технологию для эффективного производства деталей валов, с прямозубых или косозубых зубчатых колес.

Машина предназначена для частых операций по наладке и имеет легкодоступную рабочую зону. Фрезерная головка BG3 имеет 2 диапазона скоростей, пользователи могут выбрать один из следующих вариантов Усиленная силовая передача для высоких подач при фрезеровании или высокие скорости для фрез из твердого сплава.

FMZ 300H Понятный и удобный пользовательский интерфейс с широкоформатным сенсорным экраном. Диалог управления разделен на различные уровни, которые можно выбрать с помощью горизонтальных и вертикальных программных кнопок. Для ввода данных на каждом уровне отображeнo максимум 2 экрана, при этом ввод данных ограничивается несколькими значениями, необходимыми для инструмента, заготовки и обработки. Операторы всех поколений быстро ориентируются в меню и уже через несколько дней после ознакомления могут безопасно и надежно работать на зуборезных станках MHD Werkzeugmaschinen. Дальнейшие версии FMZ 300H
Модульная концепция станка FMZ 300H позволяет нам предлагать этот зубофрезерный станок также в качестве роторного или червячного зубофрезерного станка.

Технические данные:

Макс. Ø заготовки	300	mm
Модуль	8
Скорость вращения инструмента (стандарт)	600	об/мин
Скорость вращения инструмента (опция)	1000	об/мин
Диапазон скорости вращения стола (стандарт)	1 – 27	об/мин
Диапазон скорости вращения стола (опция)	1 – 55	об/мин
Макс. Диаметр фрезы	190	mm
Осевой сдвиг	1200	mm
