STIRNRAD VERMESSUNG

Messgeräte für zylindrische Zahnräder

Einfache Stirnrad Vermessung kann auf den von MHD Werkzeugmaschinen angebotenen Geräten für Einflanken- und Zweiflankenwälzprüfung durchgeführt werden. Diese Prüfverfahren eignen sich besonders zur Ermittlung von Qualitätsmerkmalen in der Zahnradgeometrie wie Rund- und Planlaufeigenschaften, Wälzabweichungen oder Teilungsfehler. Rechnergestützte Auswertung und Ausdruck eines Meßprotokolls.

Präzisionsmessungen an Zahnrädern sind möglich auf unserem Kompakt- Messzentrum MG 280 PC. Mit dieser Maschine liefert MHD Werkzeugmaschinen die Ausrüstung zur umfassenden topographischen Vermessung von Zahnrädern. Die gesamten Qualitätsparameter zylindrischer Verzahnungen können an geradverzahnten Stirnrädern, schrägverzahnten Stirnrädern und Segmenten bis Durchmesser 280 mm gemessen werden. Software zur Vermessung von Wälzfräsern nach dem Schärfvorgang ist optional verfügbar. Für diese Maschine wird kein Fundament benötigt.

Hinterlegte Normen: DIN / AGMA / ISO / GOST
Vermessung von Stirnrädern, Segmenten und optional Wälzfräsern

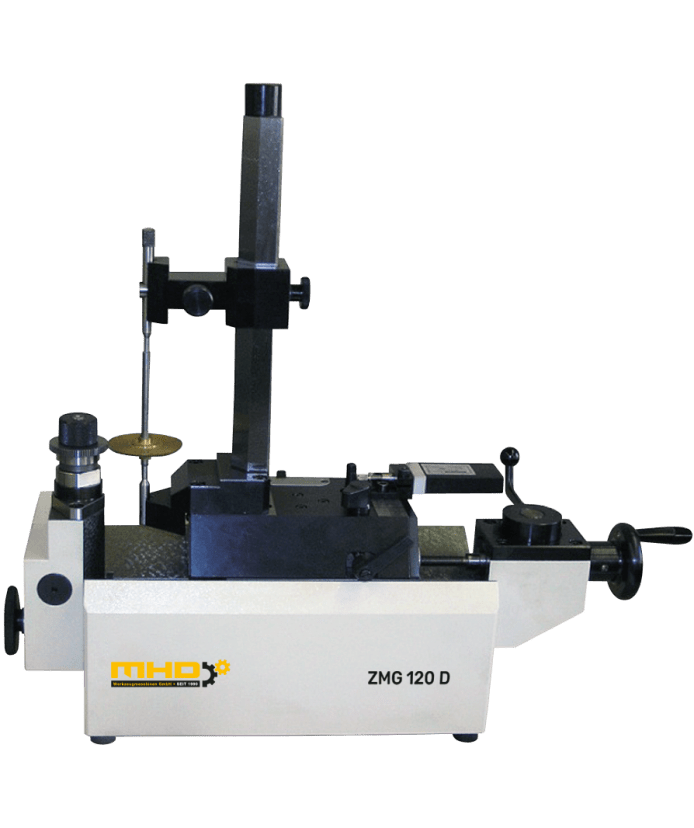

ZMG 120 D

Zweiflankenwälzprüfgerät für zylindrische Zahnräder

ZMG 120 D ist ein Zweiflankenwälzprüfgerät zur Laufprüfung von kleinen Stirnrädern bis Durchmesser 120 mm. Zwei Drehachsen (eine fest gelagerte und eine federnd gelagerte) nehmen ein Meisterrad (nahezu fehlerfreies Zahnrad) und ein Werkstück auf.
Die Laufprüfmaschine ist mit Meßelektronik ausgestattet

Beide Zahnräder werden miteinander abgerollt, im Abrollvorgang werden geringste Achsabstandsänderungen erfasst und für die anschliessende Auswertung abgespeichert. Diese Werte bilden die Grundlage für die Beurteilung der gefrästen Verzahnung.
Bei MHD Werkzeugmaschinen sind verschiedene Gerätetypen erhältlich.

Genaueste Auswertungen von Achsabstandsänderungen und Rundlauffehlern Ausgabe als Datensatz und NC Meßprotokoll

Technische Daten:

Max. Werkstückdurchmesser	120	mm
Min / max Modul	0.1 / 2	mm
Min / max Abstand zwischen Spitzen	35 – 135	mm
Max Werkstückgewicht	1	kg
Genauigkeiten	DIN	3963

i

Technische Daten ZMG 120 D Herunterladen

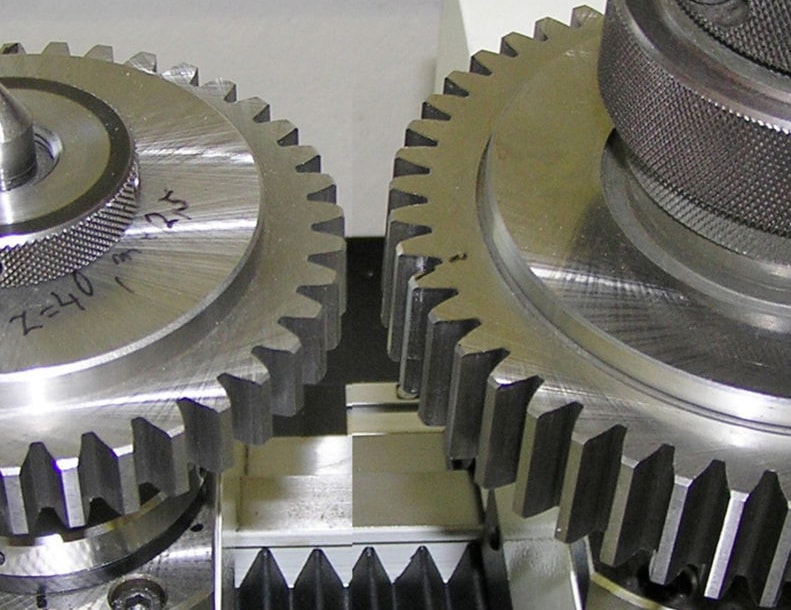

Zweiflankenwälzprüfung.

KONTAKT AUFNEHMEN

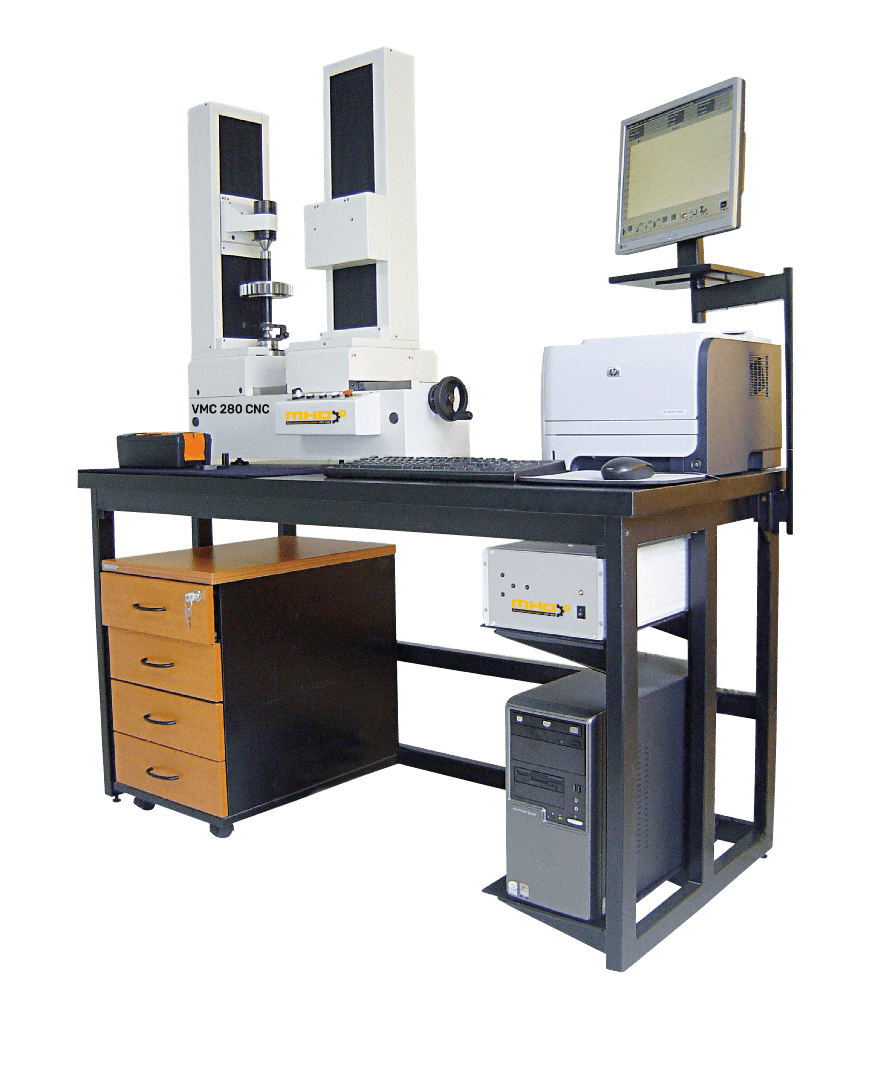

VMC 280 CNC

Hochpräzise Messung von Evolventenverzahnungen

VMC 280 CNC Präzisionsmessgerät Kompaktmaschine zur Auswertung aller an Evolventenverzahnungen messbaren Parametern. Zylindrische Werkstücke mit Gerad- und Schrägverzahnung sowie Segmente bis zu einem Durchmesser von 280 mm können präzise vermessen werden. Mit dem VMC 280 CNC bietet MHD Werkzeugmaschinen eine Lösung zur umfassenden Analyse von Verzahnungsdaten an Stirnrädern an.

Die firmeneigene Software kann neben Profil- und Steigungsabweichungen auch Größenabweichungen, Teilungsgenauigkeiten und Rundläufe auswerten.

Software zur Vermessung von nachgeschärften Wälzfräsern ist optional lieferbar

Hinterlegte Normen und Genauigkeiten: DIN, AGMA, ISO and GOST

Technische Daten:

Werkstückdurchmesser	280	mm
Min / max Modul	0.5 / 8	mm
Schrägungswinkel	45	°
Max Zahnbreite	350	mm
Max Werkstückgewicht	20	kg

i

Technische Daten Messgerät VMC 280 CNC Herunterladen

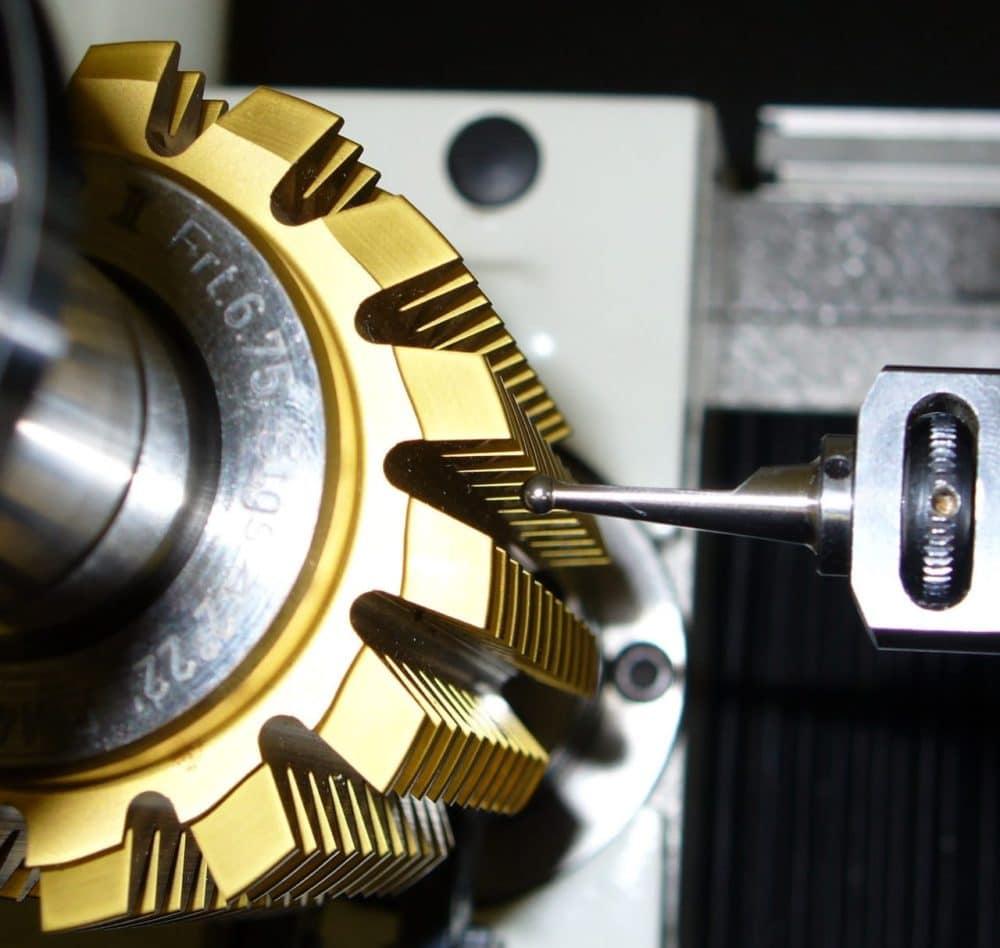

Option: Vermessung von nachgeschliffenen Wälzfräsern

KONTAKT AUFNEHMEN

VMC 500 CNC

Zweiflankenwälzprüfgerät für zylindrische Zahnräder

ZMG 320 D ist ein Zweiflankenwälzprüfgerät zur Laufprüfung von kleinen Stirnrädern bis Durchmesser 120 mm. Zwei Drehachsen (eine fest gelagerte und eine federnd gelagerte) nehmen ein Meisterrad (nahezu fehlerfreies Zahnrad) und ein Werkstück auf.
Die Laufprüfmaschine ist mit Meßelektronik ausgestattet

Beide Zahnräder werden miteinander abgerollt, im Abrollvorgang werden geringste Achsabstandsänderungen erfasst und für die anschliessende Auswertung abgespeichert. Diese Werte bilden die Grundlage für die Beurteilung der gefrästen Verzahnung.
Bei MHD Werkzeugmaschinen sind verschiedene Gerätetypen erhältlich.

Genaueste Auswertungen von Achsabstandsänderungen und Rundlauffehlern Ausgabe als Datensatz und NC Meßprotokoll

Technische Daten:

Max. Werkstückdurchmesser	120	mm
Min / max Modul	0.1 / 2	mm
Min / max Abstand zwischen Spitzen	35 – 135	mm
Max Werkstückgewicht	1	kg
Genauigkeiten	DIN	3963

i

Technische Daten VMC 500 CNC Herunterladen

KONTAKT AUFNEHMEN

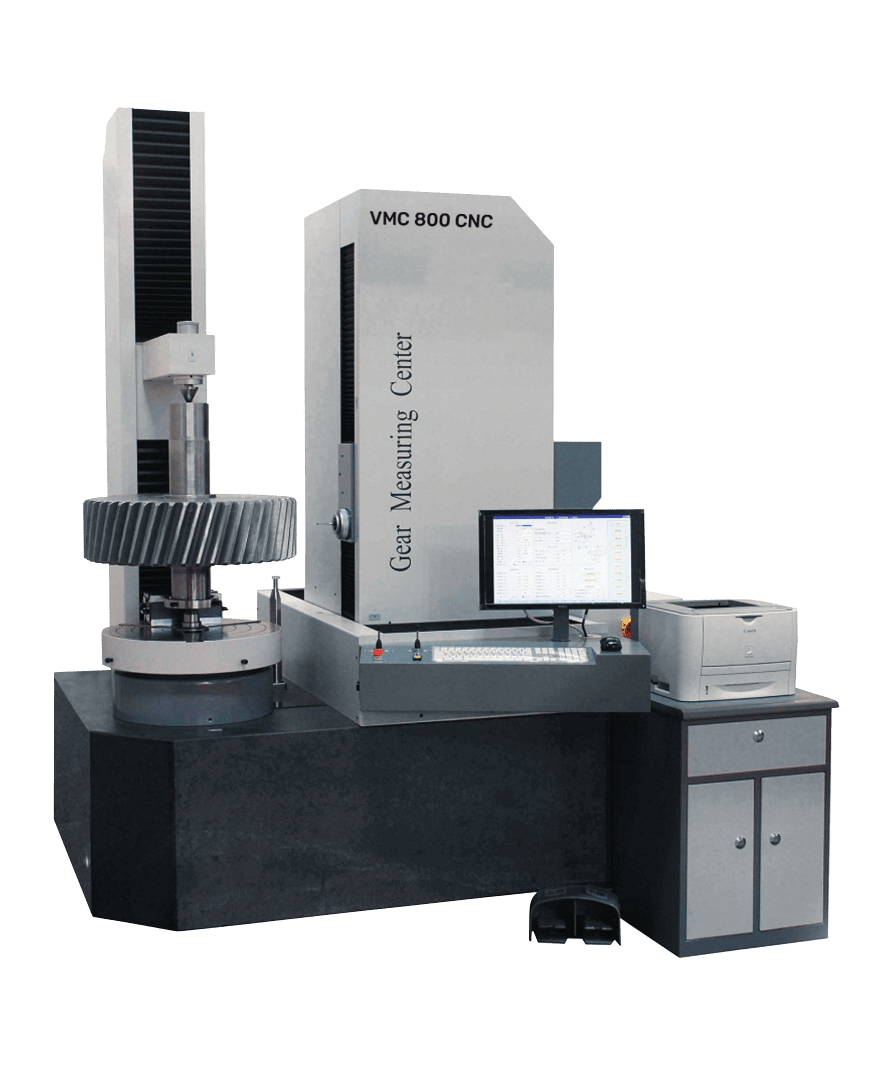

VMC 800 CNC

Hochpräzise Messung von Evolventenverzahnungen

VMC 280 CNC Präzisionsmessgerät Kompaktmaschine zur Auswertung aller an Evolventenverzahnungen messbaren Parametern. Zylindrische Werkstücke mit Gerad- und Schrägverzahnung sowie Segmente bis zu einem Durchmesser von 280 mm können präzise vermessen werden. Mit dem VMC 280 CNC bietet MHD Werkzeugmaschinen eine Lösung zur umfassenden Analyse von Verzahnungsdaten an Stirnrädern an.

Die firmeneigene Software kann neben Profil- und Steigungsabweichungen auch Größenabweichungen, Teilungsgenauigkeiten und Rundläufe auswerten.

Software zur Vermessung von nachgeschärften Wälzfräsern ist optional lieferbar

Hinterlegte Normen und Genauigkeiten: DIN, AGMA, ISO and GOST

Technische Daten:

Werkstückdurchmesser	280	mm
Min / max Modul	0.5 / 8	mm
Schrägungswinkel	45	°
Max Zahnbreite	350	mm
Max Werkstückgewicht	20	kg

i

Technische Daten Messgerät VMC 800 CNC Herunterladen

Option: Vermessung von nachgeschliffenen Wälzfräsern

KONTAKT AUFNEHMEN

ZMG 320 D

Zweiflankenwälzprüfgerät für zylindrische Zahnräder

ZMG 320 D ist ein Zweiflankenwälzprüfgerät zur Laufprüfung von kleinen Stirnrädern bis Durchmesser 120 mm. Zwei Drehachsen (eine fest gelagerte und eine federnd gelagerte) nehmen ein Meisterrad (nahezu fehlerfreies Zahnrad) und ein Werkstück auf.
Die Laufprüfmaschine ist mit Meßelektronik ausgestattet

Beide Zahnräder werden miteinander abgerollt, im Abrollvorgang werden geringste Achsabstandsänderungen erfasst und für die anschliessende Auswertung abgespeichert. Diese Werte bilden die Grundlage für die Beurteilung der gefrästen Verzahnung.
Bei MHD Werkzeugmaschinen sind verschiedene Gerätetypen erhältlich.

Genaueste Auswertungen von Achsabstandsänderungen und Rundlauffehlern Ausgabe als Datensatz und NC Meßprotokoll

Technische Daten:

Max. Werkstückdurchmesser	120	mm
Min / max Modul	0.1 / 2	mm
Min / max Abstand zwischen Spitzen	35 – 135	mm
Max Werkstückgewicht	1	kg
Genauigkeiten	DIN	3963

i

Technische Daten ZMG 320 D Herunterladen

KONTAKT AUFNEHMEN

ZMG 320 S

Hochpräzise Messung von Evolventenverzahnungen

ZMG 320 S Präzisionsmessgerät Kompaktmaschine zur Auswertung aller an Evolventenverzahnungen messbaren Parametern. Zylindrische Werkstücke mit Gerad- und Schrägverzahnung sowie Segmente bis zu einem Durchmesser von 280 mm können präzise vermessen werden. Mit dem ZMG 320 S bietet MHD Werkzeugmaschinen eine Lösung zur umfassenden Analyse von Verzahnungsdaten an Stirnrädern an.

Die firmeneigene Software kann neben Profil- und Steigungsabweichungen auch Größenabweichungen, Teilungsgenauigkeiten und Rundläufe auswerten.

Software zur Vermessung von nachgeschärften Wälzfräsern ist optional lieferbar
