BEVEL GEAR INSPECTION

Running test machines for bevel gears

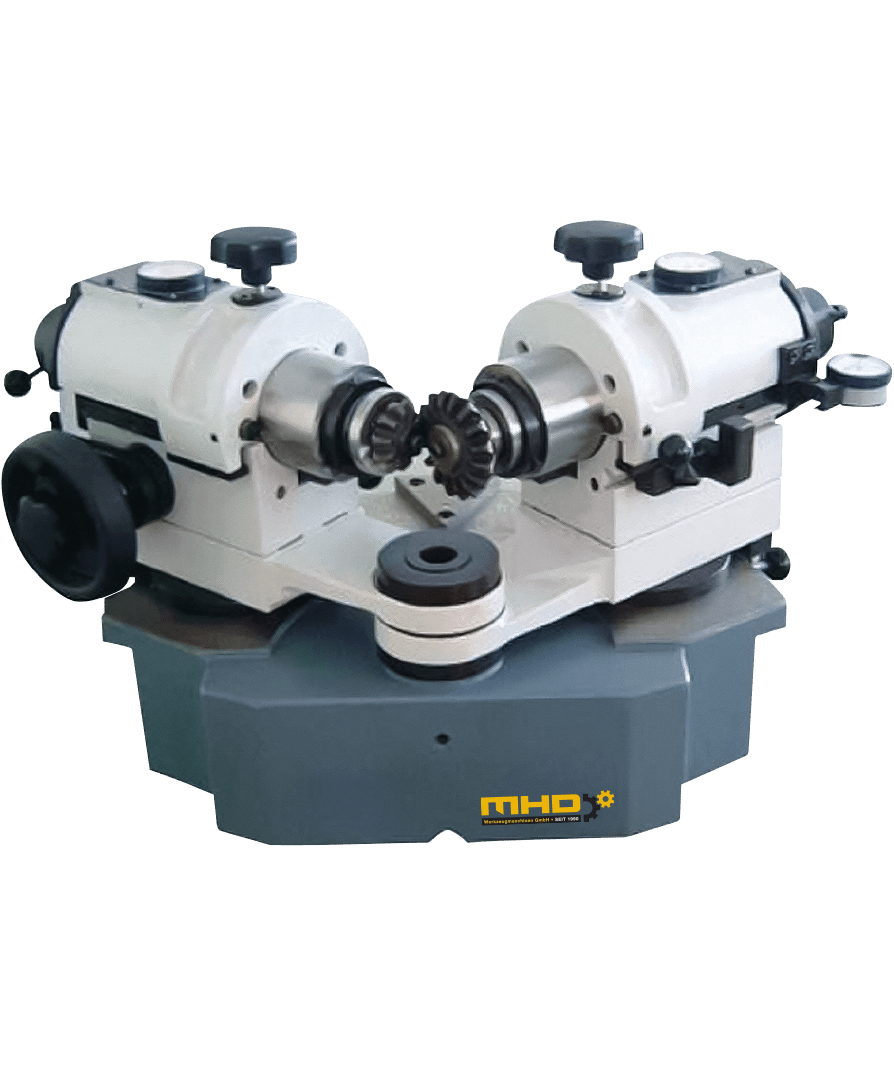

Bevel gear measurement in practical installation situations MHD Werkzeugmaschinen
sells running test machines for bevel gears with adjustable axis angles between 70° and 120°. Here, the operating behavior of bevel gear pairs is tested and simulated under real load conditions.

Both the contact pattern and noise development are tested.

The installation dimension for subsequent mounting in the gearbox housing and the circumferential backlash are determined.

Computer-aided evaluation and printout of a measurement report.

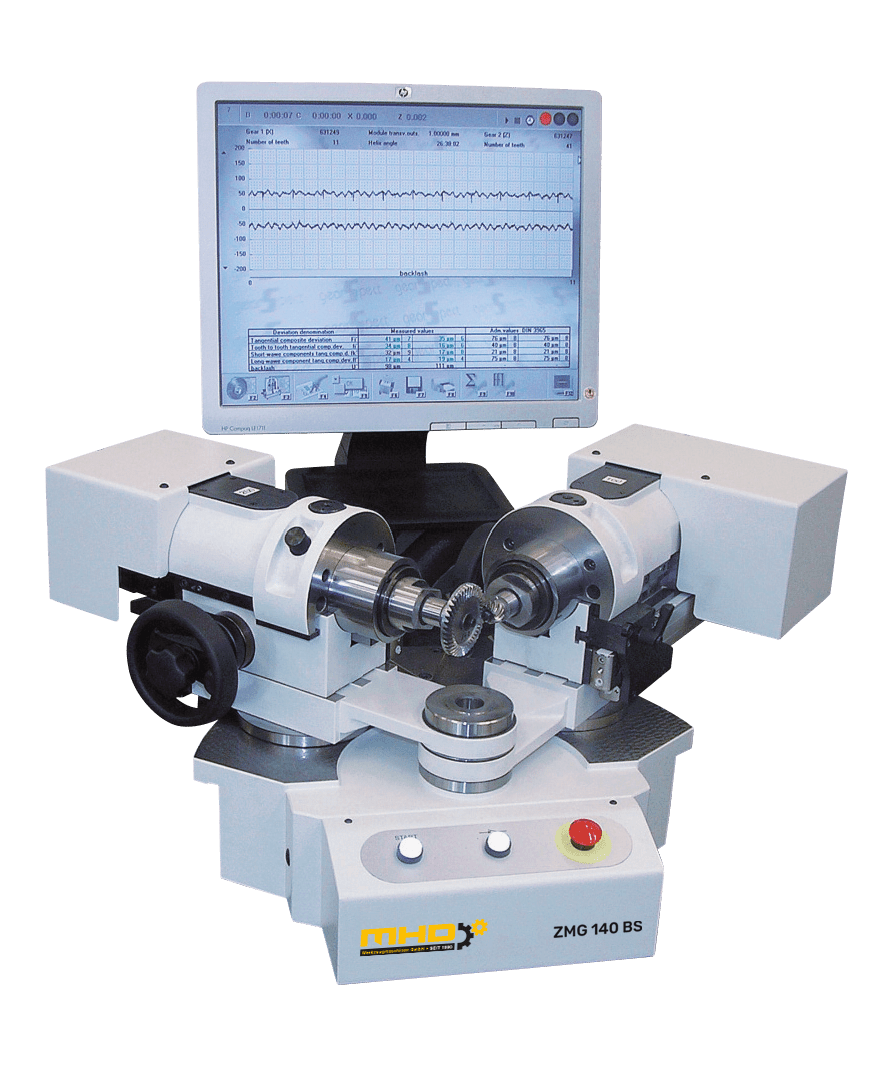

ZMG 140 BS

Gear measuring device for single flank rolling test for bevel gears

Single flank rolling test for bevel gears can be carried out on our MG 140B measuring device. The MG 140B gear measuring device is used for testing bevel gears and consists of two spindles mounted on a machine bed made of vibration damping material. One of the spindles is driven, on which the pinion is mounted. The driven spindle is adjustable via fixed stops in the angle range from 70 to 120 degrees. This simulates real installation situations.

Both spindles are also adjustable in vertical and horizontal direction. The MG 140B measuring device can be used to check various parameters:
Contact pattern position (by spotting), running test with noise level control and rolling deviation, installation dimension for later assembly and circumferential backlash. The evaluation of all measured quantities is possible within a few minutes via a PC with proprietary software.

Reliable measurement results are available within a short time.

MG 140B –MEASURING DEVICE FOR SINGLE FLANK ROLLING TEST FOR BEVEL GEARS

Key facts:

Robust design for use directly in production
Evaluation of pitch und concentricity over all teeth
Determination of installation dimension and circumferential backlash
Testing the bevel gears under real installation conditions
Axis cross angle adjustable between 70° and 120
Evaluations are available within a short time

Technical specifications:

Max. Ø of pinion and gear	140	mm
Max. assembly distance	100	mm
Range of axis crossing angle.	70 – 120	°
Max. weight of gear	10	kg
DIN Norm	DIN	3965

i

Technical data ZMG 140 BS Download

Key Facts:

Equipment bench made of low-vibration material
integrated measuring electronics, PC and printer
User friendly software
Graphical representation
Data export
Structured data storage for further processing
Many languages available

CONTACT US

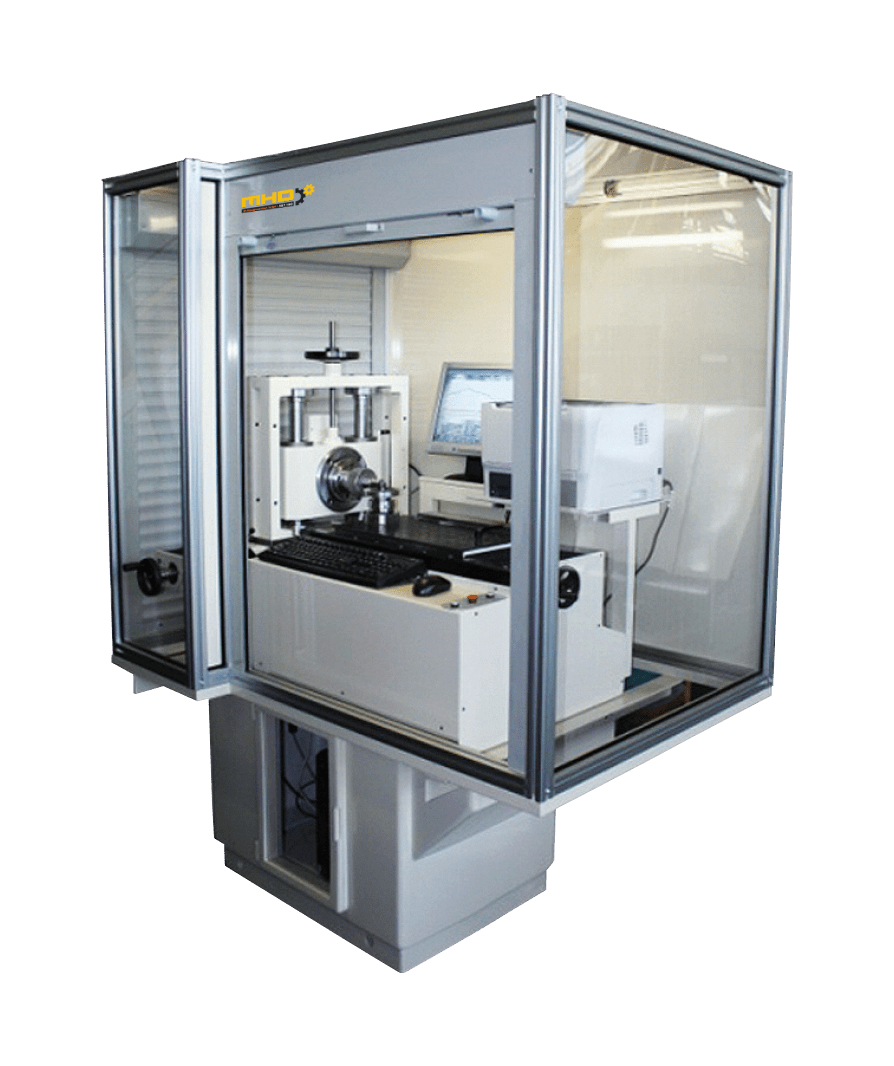

ZMG 600 B

Hochpräzise Messung von Evolventenverzahnungen

MG 280PC Präzisionsmessgerät Kompaktmaschine zur Auswertung aller an Evolventenverzahnungen messbaren Parametern. Zylindrische Werkstücke mit Gerad- und Schrägverzahnung sowie Segmente bis zu einem Durchmesser von 280 mm können präzise vermessen werden. Mit dem MG 280PC bietet MHD Werkzeugmaschinen eine Lösung zur umfassenden Analyse von Verzahnungsdaten an Stirnrädern an.

Die firmeneigene Software kann neben Profil- und Steigungsabweichungen auch Größenabweichungen, Teilungsgenauigkeiten und Rundläufe auswerten.

Software zur Vermessung von nachgeschärften Wälzfräsern ist optional lieferbar

Technische Daten:

Werkstückdurchmesser	280	mm
Min / max Modul	0.5 / 8	mm
Schrägungswinkel	45	°
Max Zahnbreite	350	mm
Max Werkstückgewicht	20	kg

i

Technische Daten Messgerät ZMG 600 B Herunterladen

Hinterlegte Normen und Genauigkeiten: DIN, AGMA, ISO and GOST

KONTAKT AUFNEHMEN

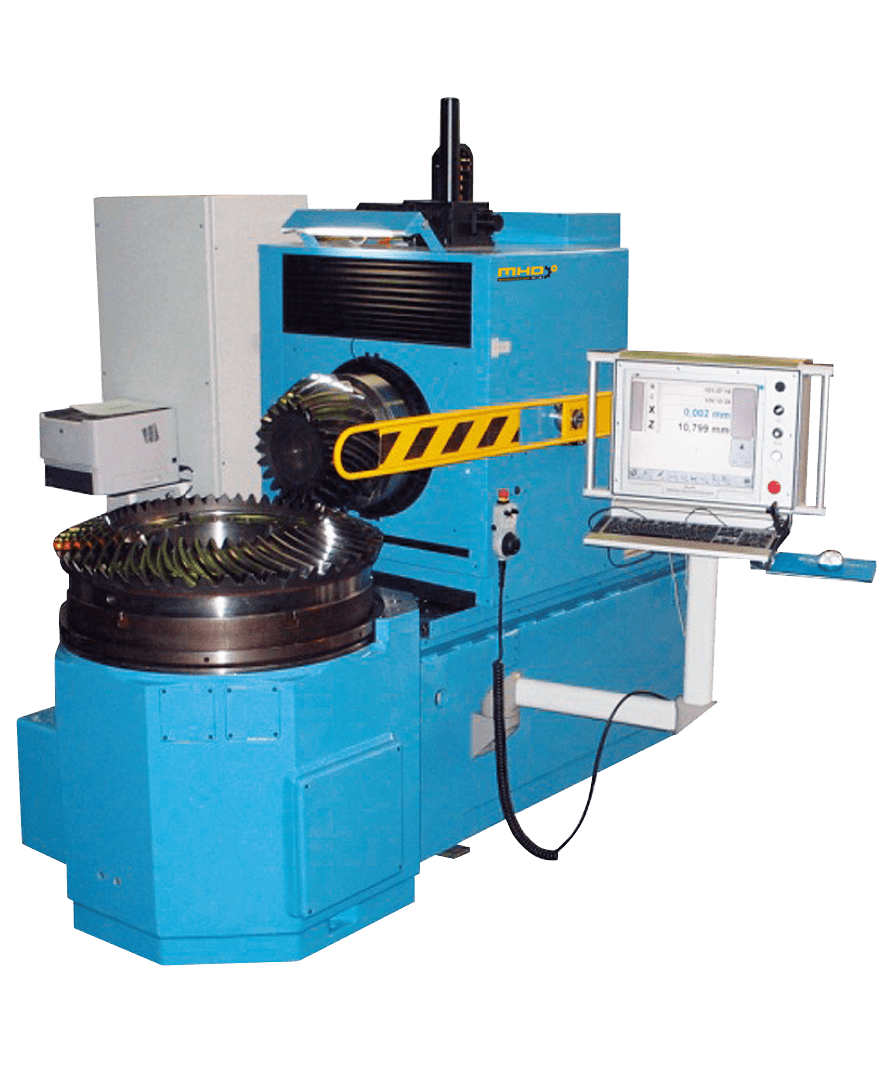

ZMG 1000 B

Verzahnungsmessgerät zur Einflankenwälzprüfung für Kegelräder

Einflankenwälzprüfung für Kegelräder ist durchführbar auf unserem Meßgerät MG 140B. Das Verzahnungsmeßgerät MG 140B dient zur Prüfung von Kegelrädern und besteht aus zwei Spindeln, montiert auf einem Maschinenbett aus schwingungsdämpfendem Material. Eine der Spindeln ist angetrieben, auf dieser wird das Ritzel montiert. Die angetriebene Spindel ist über Festanschläge verstellbar im Winkelbereich von 70 bis 120 Grad. Somit werden reale Einbausituationen simuliert.

Beide Spindeln sind zudem noch in vertikaler und horizontaler Richtung verstellbar. Mit dem Meßgerät MG 140B können verschiedene Parameter geprüft werden:
Tragbildlage (durch Abtuschieren), Laufprüfung mit Geräuschpegelkontrolle und Wälzabweichung, Einbaumaß für spätere Montage und Verdrehflankenspiel. Die Auswertung aller gemessenen Größen ist über einen PC mit firmeneigener Software innerhalb weniger Minuten möglich.

Zuverlässige Messergebnisse sind innerhalb kurzer Zeit verfügbar.

MG 140B – MESSGERÄT ZUR EINFLANKENWÄLZPRÜFUNG FÜR KEGELRÄDER

Überblick:

Robuste Ausführung zum Einsatz direkt in der Fertigung
Auswertung von Teilung und Rundlauf über alle Zähne
Ermittlung von Einbaumaß und Verdrehflankenspiel
Test der Kegelräder unter realen Einbaubedingungen
Achskreuzwinkel verstellbar zwischen 70° und 120°
Auswertungen sind innerhalb kurzer Zeit abrufbar
